Aufbau und Test eines 80m Peilempfängers
Aufbau und Test eines 80m Peilempfängers
Seit meiner ersten Fuchsjagd am 21. März 2026 in der Dresdner Heide wollte ich einen eigenen 80-m-Peilempfänger bauen.
Selbstbau?
Dafür hatte ich mich zunächst für eine einfache Schaltung mit TCA440 bzw. A244 als Direktmischer für AM-Empfang entschieden. Motiviert machte ich mich daran, eine vorhandene Schaltung als Grundlage zu verwenden und eigene Platinen fertigen zu lassen. Also ran an den Rechner: KiCad starten und los geht's ...
![KiCAD_Bild]
Kurz vor Abschluss des Layouts haben sich die Pläne jedoch noch einmal geändert.
Bausatz!
Auf dem Funk.TAG in Kassel am 25.04.2026 entdeckte ich am Stand von DF7XU einen Bausatz, der meine bisherigen Pläne wieder über den Haufen warf. Dabei handelte es sich um einen 80-m-Peilempfänger-Bausatz (110 €) beziehungsweise ein fertig aufgebautes Gerät (130 €) auf Basis des TCA440/A244 inklusive BFO für den J3E-Empfang. Die Schaltung war mindestens gleichwertig, wenn nicht sogar besser als mein eigener Entwurf. Nach Abwägung des zusätzlichen Aufwands für Layout, Materialbestellung und Aufbau entschied ich mich schließlich für den Bausatz. Es musste lediglich die Platine bestückt werden – das Gehäuse war bereits fertig gefertigt. Der gesamte Aufbau sollte somit in etwa zwei Stunden erledigt sein.

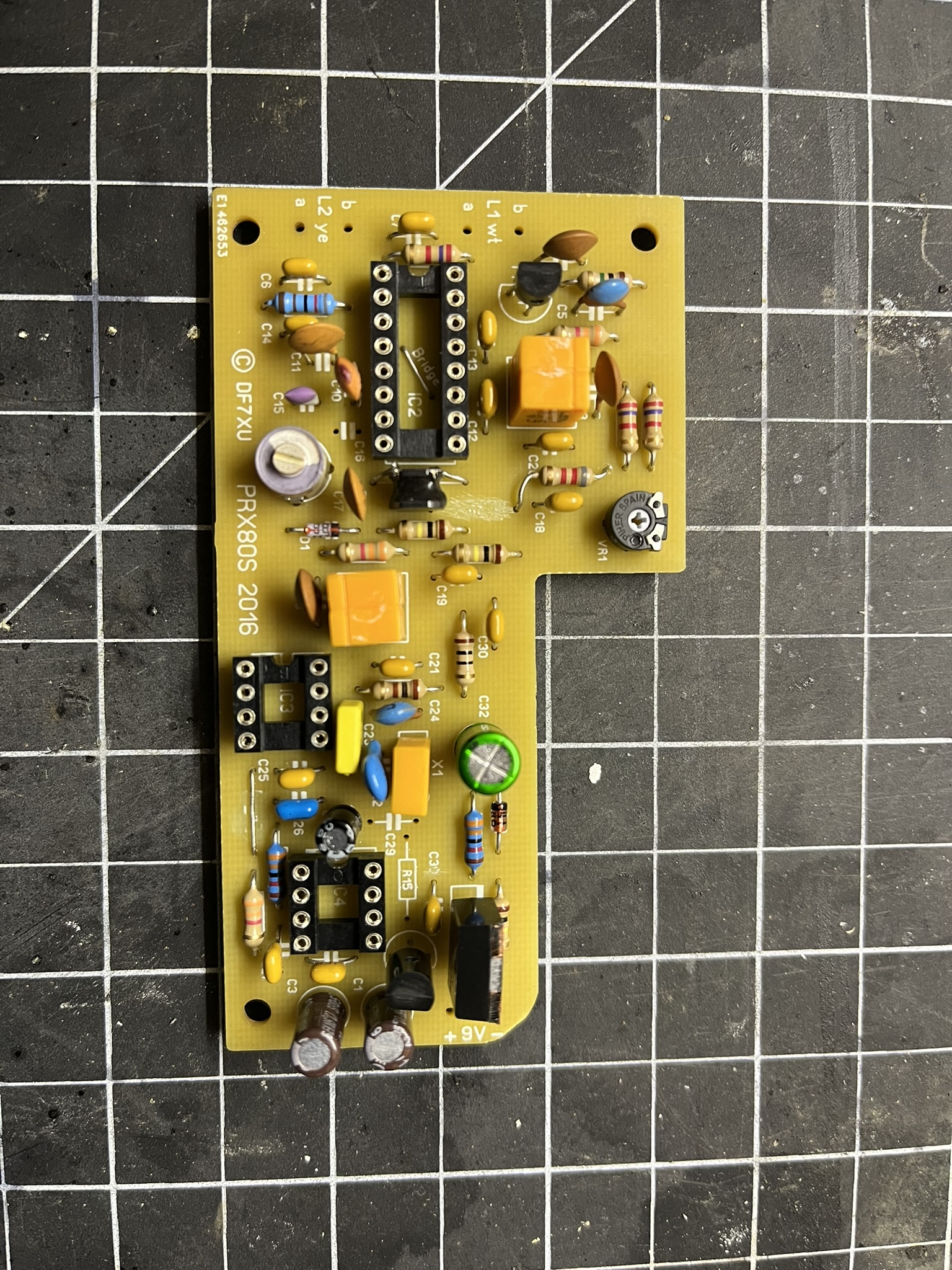

Hier die fertige Platiene ohne IC's.

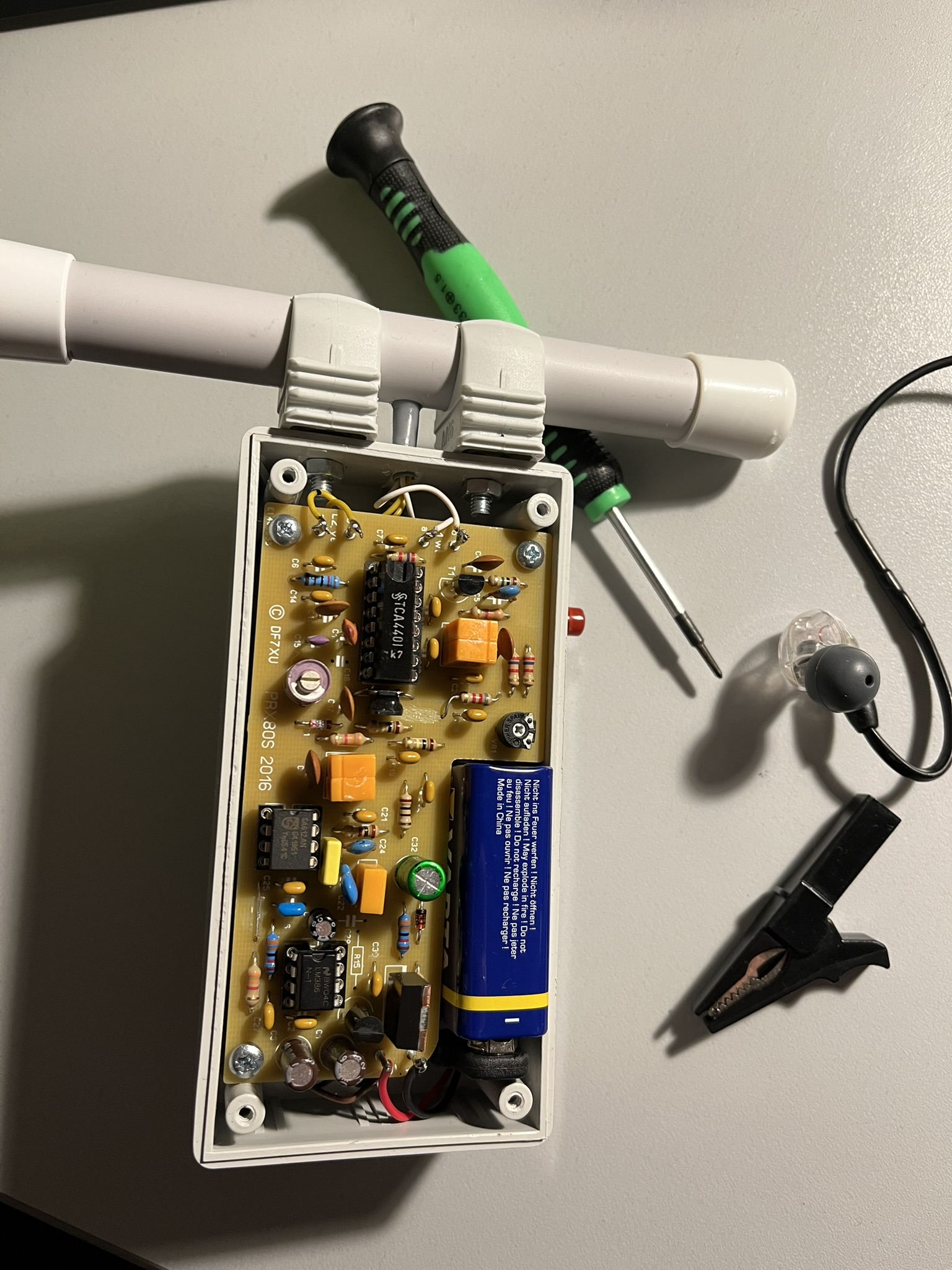

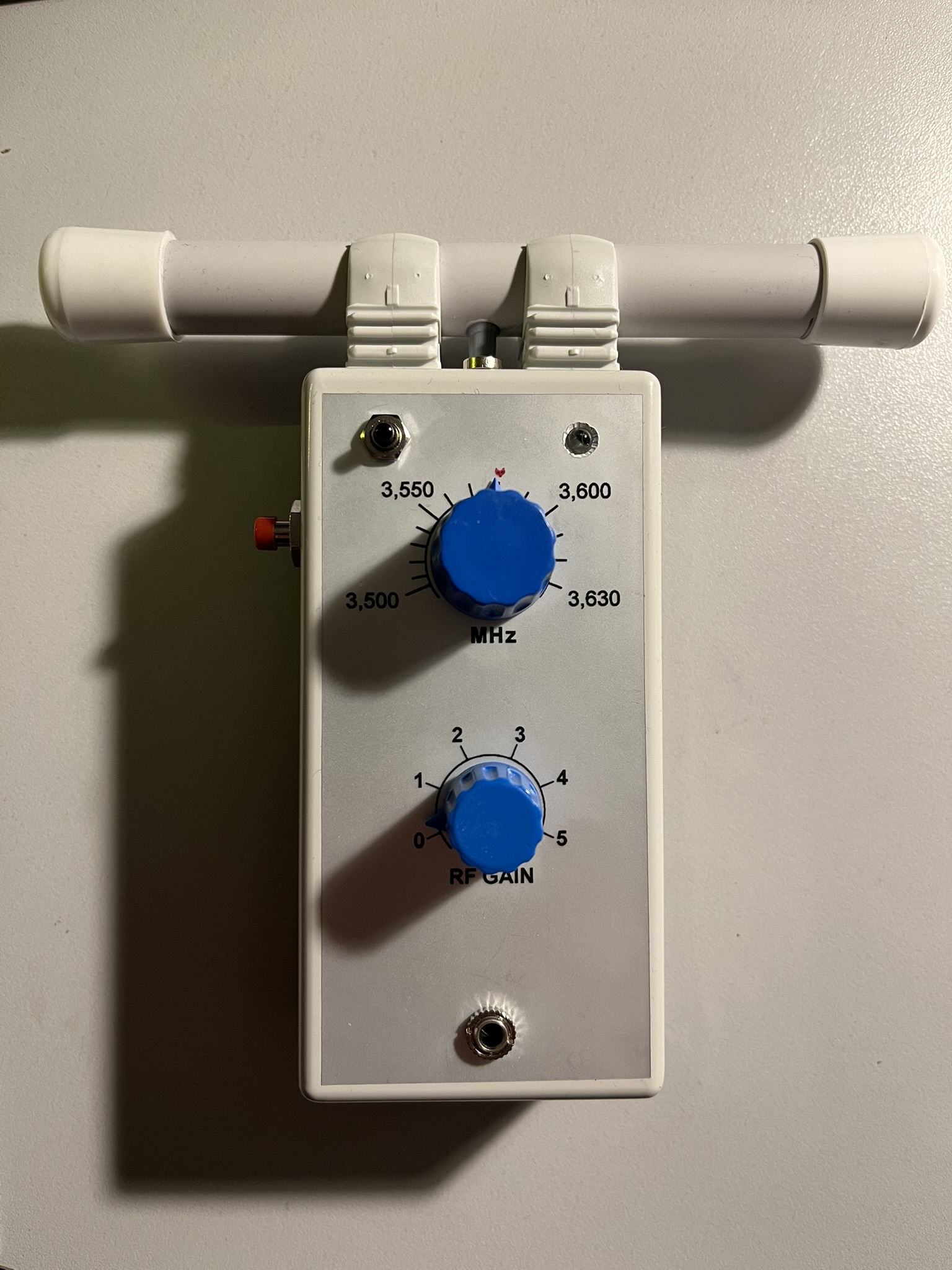

Der fertige Empfänger.

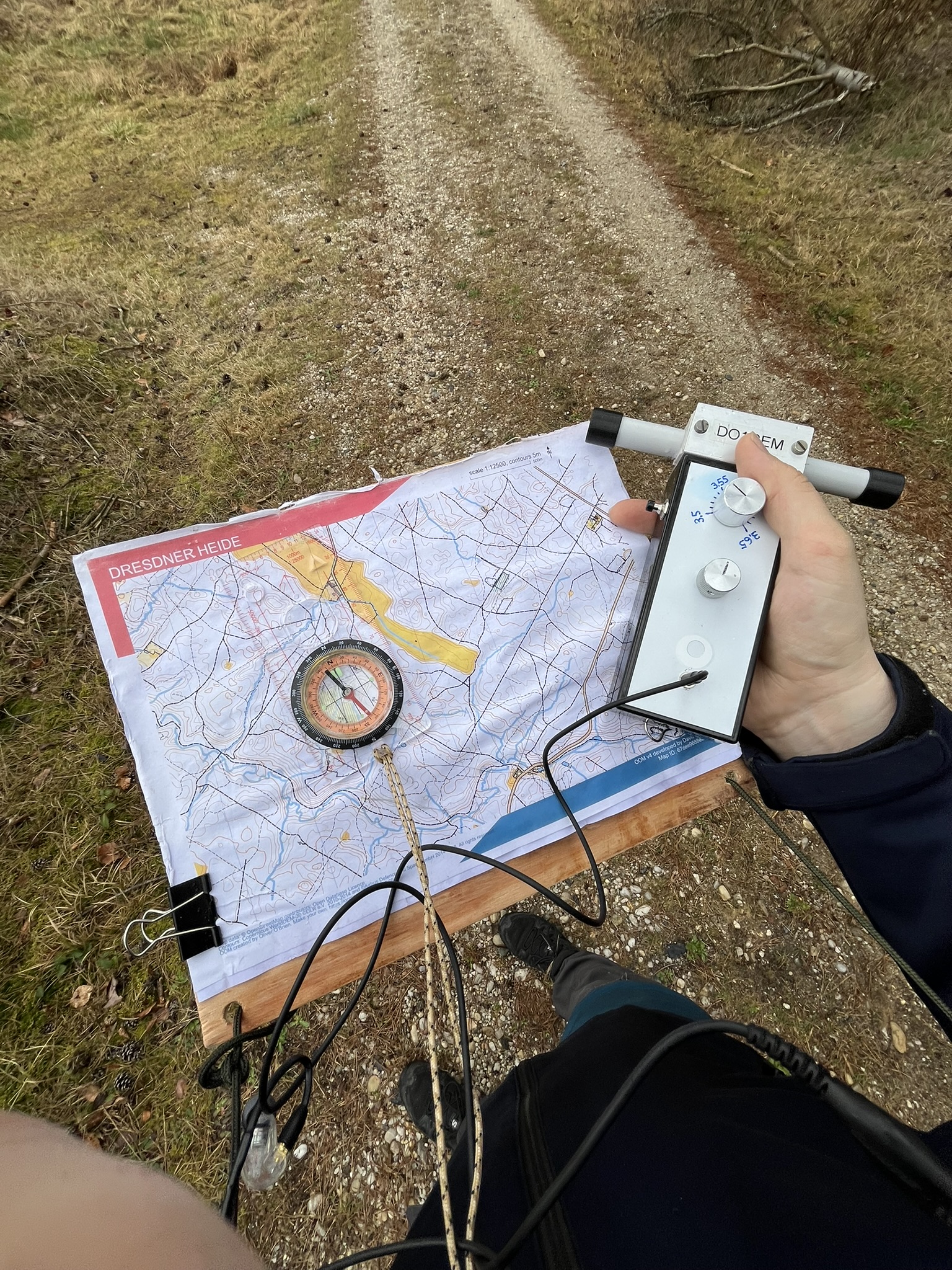

Erster Test
